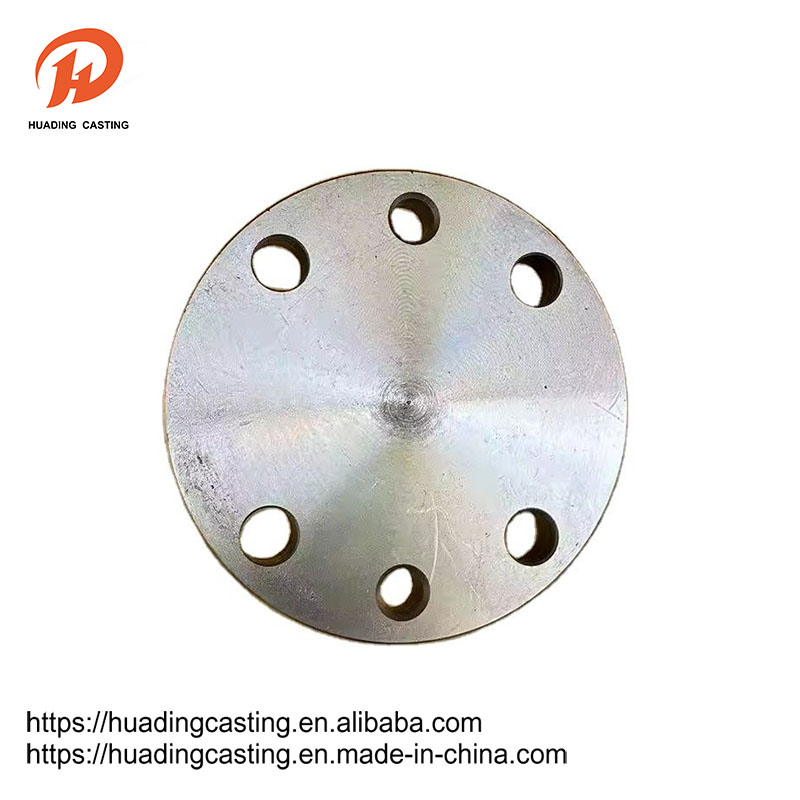

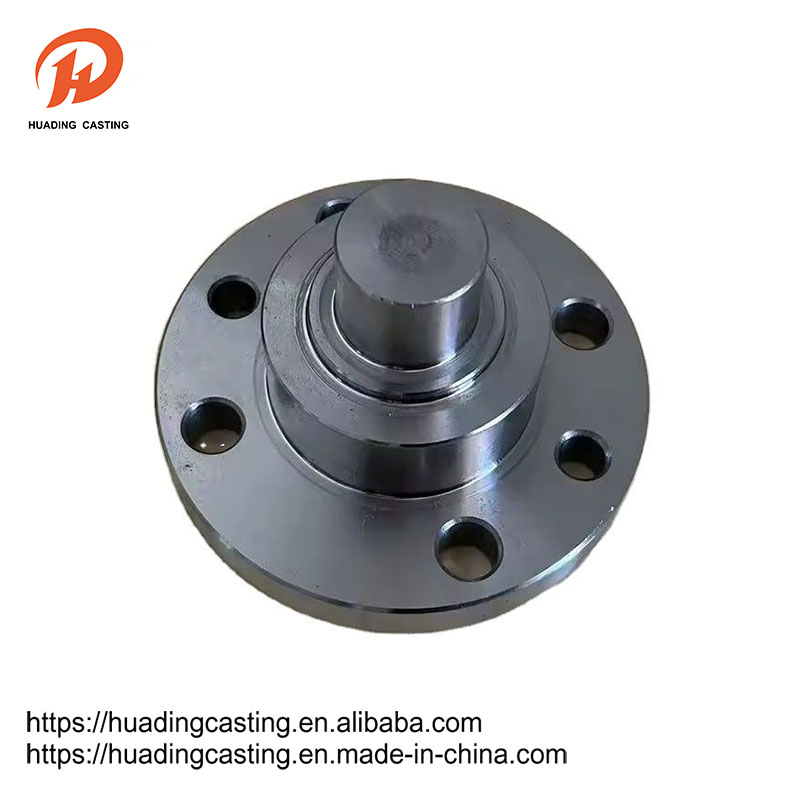

Flansch

Der Flansch ist ein Teil zwischen der Welle und der Welle, die für die Verbindung zwischen den Rohrenden verwendet wird. Es ist auch im Flansch auf dem Import und Export der Geräte für die Verbindung zwischen zwei Geräten wie dem Reduzierflansch nützlich. Flanschanschluss oder Flanschgelenk bezieht sich auf eine abnehmbare Verbindung, die durch Flansche, Dichtungen und Schrauben als Gruppe kombinierter Versiegelungsstrukturen verbunden ist. Es gibt Löcher im Flansch und die Bolzen machen die beiden Flansche fest angeschlossen. Der Flansch ist mit einer Dichtung versiegelt.

Anfrage absenden

Produktbeschreibung

Flansche werden in Flansche mit Gewindeverbindung (Gewindeanschluss), geschweißte Flansche und Klemmflansche unterteilt. Flansche werden paarweise verwendet, Drahtflansche können für Niederdruckrohre und Schweißflansche für mehr als vier Kilogramm Druck verwendet werden. Setzen Sie eine Dichtung zwischen den beiden Flanschen und befestigen Sie sie mit Schrauben. Unterschiedliche Druckflanschdicke sind unterschiedlich, sie verwenden unterschiedliche Schrauben. Pumpen und Ventile, wenn sie mit Rohrleitungen verbunden sind, werden auch die lokalen Teile dieser Geräte zu entsprechenden Flanschformen verarbeitet, auch als Flanschanschluss bezeichnet. Alle angeschlossenen Teile, die durch Schrauben um zwei Ebenen verbunden sind und gleichzeitig geschlossen sind, werden im Allgemeinen als "Flansche" bezeichnet, z. Diese Verbindung ist jedoch nur ein Teil des Geräts, wie z. Relativ klein wie Ventile usw. kann als "Flanschsteile" bezeichnet werden.

Produktparameter

Dn	Pfeiftag	Verbindungsgröße				C	N	H	Npt
Dn	A	D	K	L	n	C	N	H	Npt
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
