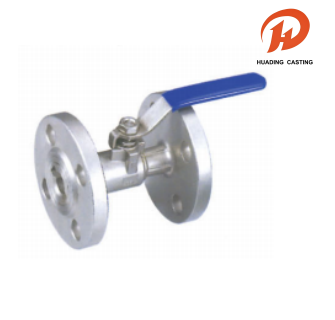

Einteilige Flanschkugelhähne

Unsere einteiligen Flanschkugelhähne sind so konstruiert, dass sie in einem breiten Spektrum industrieller Anwendungen überragende Leistung und Zuverlässigkeit bieten. Diese auf Vielseitigkeit ausgelegten Ventile unterstützen Arbeitsdrücke von 1,6, 2,5, 4,0 und 6,4 MPa und sind in Größen von 1/2" bis 10" erhältlich. Sie eignen sich für den Einsatz mit verschiedenen Medien, einschließlich Wasser, Gas, Öl und korrosiven Säuren wie Salpeter- und Essigsäure. Einteilige Flanschkugelhähne bieten eine hervorragende thermische Anpassungsfähigkeit und funktionieren effektiv bei Temperaturen unter 180 °C mit PTFE-Dichtungen oder bis zu 300 °C mit PPL-Dichtungen.

Anfrage absenden

Produktbeschreibung

Name: Einteilige Flanschkugelhähne

Material: Folgende Tabelle

Mindestbestellmenge: 100 Stück

Verpackung: Innenverpackung aus verdicktem Luftpolsterbeutel und Außenverpackung aus Karton oder seetauglicher Palettentransport

Versand: DHL, UPS, FedEx, LCL auf dem Seeweg usw.

Toleranz: Präzisions-CNC-Bearbeitung, Toleranz ± 0,01 mm

Inspektion: Deutsche KMG-Vollinspektion, null Fehler

OEM & ODM: OEM & ODM akzeptiert, schnelle Musterherstellung

Zeit: Strenge Qualitätskontrolle, pünktliche Lieferung

Service: Große Materialauswahl für kundenspezifische Teile

Einteilige Flanschkugelhähne

Sicherheit und Konformität stehen bei der Konstruktion dieser einteiligen Flanschkugelhähne an erster Stelle. Sie entsprechen strengen internationalen Standards und verfügen über ANSI B16.5-Flansche und ANSI B16.10-Baulängenabmessungen. Darüber hinaus sind auf Anfrage feuersichere (API 607) und antistatische Geräte erhältlich, um die Betriebssicherheit in gefährlichen Umgebungen zu gewährleisten. Jede Einheit wird strengen Tests gemäß den Standards ANSI B16.34 und API 598 unterzogen. Ob für den allgemeinen Gebrauch oder für die spezielle chemische Verarbeitung, unsere einteiligen Flanschkugelhähne bieten eine robuste, konforme und hochwertige Lösung für Ihre Flüssigkeitskontrollanforderungen.

Technische Merkmale und typische Zeichnung von Flanschkugelhähnen

NPS	1,6 MPa, 2,5 MPa, 4,0 MPa, 6,4 MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Materialliste für Kugelhähne

TEILNAME	MATERIAL
KÖRPER	CF8M/WCB
SITZ	PTFE
KAPPE	CF8M/WCB
DICHTUNG	PTFE/GRAPHIT
BALL	SS316
STÄNGEL	SS316
SCHAFTDICHTUNG	PTFE
VERPACKUNG	PTFE/GRAPHIT
Stopfbuchspackung	SS316
Stopfbuchspackung	CF8M/WCB
STOP-PIN	SS304
Stopfbuchsschraube	SS304
SCHNAPPRING	65 Mio
HANDHABEN	KT33-8
SCHRAUBE EINSTELLEN	SS304
