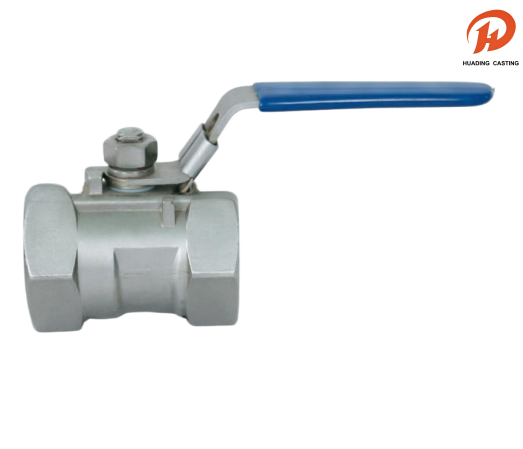

Einteilige Kugelhähne mit Innengewindeanschluss

Einteilige Kugelhähne mit Innengewindeanschluss sind wesentliche Komponenten in modernen industriellen Flüssigkeitskontrollsystemen und werden für ihr kompaktes Design und ihre zuverlässige Dichtungsleistung geschätzt. Diese einteiligen Kugelhähne mit Innengewindeanschluss zeichnen sich durch eine einheitliche Gehäusestruktur aus, die potenzielle Leckpfade erheblich reduziert, wodurch sie besonders für Umgebungen mit hohem Druck und hoher Sicherheit geeignet sind. Der Innengewindeanschluss ermöglicht eine schnelle und sichere Installation an Standardrohrleitungen ohne zusätzliche Adapter, was Zeit und Kosten bei der Wartung spart. Einteilige Kugelhähne mit Innengewindeanschluss bestehen aus langlebigen Materialien wie Edelstahl oder Messing und bieten eine hervorragende Korrosionsbeständigkeit und eine längere Lebensdauer. Ihr ausblassicherer Schaft und die reduzierte Bohrungskonstruktion erhöhen die Betriebssicherheit und Durchflussgenauigkeit zusätzlich. Diese Ventile werden häufig in der Chemie-, Wasseraufbereitungs- sowie Öl- und Gasindustrie eingesetzt und leisten unter anspruchsvollen Bedingungen eine konstante Leistung. Sie sind in Druckstufen wie PN16 und PN63 erhältlich und entsprechen internationalen Standards wie NPT, BSPT, DIN2999 und ISO228, wodurch globale Kompatibilität und Zuverlässigkeit gewährleistet sind.

Anfrage absenden

Produktbeschreibung

Name: Einteilige Kugelhähne mit Innengewindeanschluss

Material: Folgende Tabelle

Mindestbestellmenge: 100 Stück

Verpackung: Innenverpackung aus verdicktem Luftpolsterbeutel und Außenverpackung aus Karton oder seetauglicher Palettentransport

Versand: DHL, UPS, FedEx, LCL auf dem Seeweg usw.

Toleranz: Präzisions-CNC-Bearbeitung, Toleranz ± 0,01 mm

Inspektion: Deutsche KMG-Vollinspektion, null Fehler

OEM & ODM: OEM & ODM akzeptiert, schnelle Musterherstellung

Zeit: Strenge Qualitätskontrolle, pünktliche Lieferung

Service: Große Materialauswahl für kundenspezifische Teile

Einteilige Kugelhähne mit Innengewindeanschluss

Einteilige Kugelhähne mit Innengewinde bieten kompakte, leckagefreie Leistung für industrielle Flüssigkeitssysteme. Diese Ventile sind in der chemischen Verarbeitung, Wasseraufbereitung sowie Öl und Gas zuverlässig und meistern schwierige Bedingungen zuverlässig. Sie werden in den Nennwerten PN16/PN63 mit NPT/BSPT-Gewinden angeboten und entsprechen den globalen Standards für die nahtlose Integration in internationale Rohrleitungsnetze und sorgen für einen konsistenten, dauerhaften Betrieb bei anspruchsvollen Anwendungen.

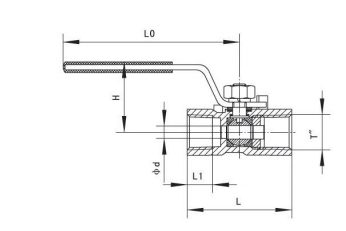

Technische Zeichen und typische Zeichnung des Kugelhahns

NOMINAL-DURCHMESSER (mm)	ROHRGEWINDE	ABMESSUNG (mm)
		d	L	L1	H	L0
8	1/4	4.6	39	9.5	31	62
10	3/8	6.8	44	10.5	35.5	62.5
15	1/2	9.2	56.5	14	40	96
20	3/4	12.5	59	15	44	96
25	1	16	71	18	50	101
32	1 1/4	20	78	19	54	101
40	1 1/2	25	83	20	70	135
50	2	32	100	23	75	135

Materialliste für Kugelhähne

TEILNAME	MATERIAL
KÖRPER	WCB CF8 CF8M
KAPPE	WCB CF8 CF8M
HANDHABEN	SS304
BALL	SS304 SS304 SS316
SITZ	PTFE
STÄNGEL	SS304 SS304 SS316
PACKUNGSSCHEIBE	PTFE
DICHTUNG	PTFE
ANSCHLUSSSCHEIBE	PTFE
NUSS	SS304
Federscheibe	SS304
SCHLIESSFACH	SS304
HANDHABEN	SS304
ABDECKUNG	PLASTIK
