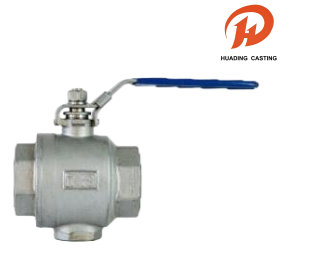

Zweiteilige Kugelhähne mit Innengewindeanschluss

Diese zweiteiligen Kugelhähne mit Innengewindeanschluss verfügen über ein robustes Feingussgehäuse und einen ausblassicheren Schaft, der Sicherheit und Haltbarkeit gewährleistet. Die auf Vielseitigkeit ausgelegten Ventile entsprechen den Normen für mehrere Gewinde (NPT, BSPT, DIN 2999, ISO 228) und unterstützen die Direktmontage von Stellantrieben nach ISO 5211. Mit einem Arbeitsdruck von 1000 PSI und der Einhaltung strenger Prüfstandards wie API 598 sind diese zweiteiligen Kugelhähne mit Innengewindeanschluss für Hochleistungsanwendungen konzipiert.

Anfrage absenden

Produktbeschreibung

Name: Zweiteilige Kugelhähne mit Innengewindeanschluss

Material: Folgende Tabelle

Mindestbestellmenge: 100 Stück

Verpackung: Innenverpackung aus verdicktem Luftpolsterbeutel und Außenverpackung aus Karton oder seetauglicher Palettentransport

Versand: DHL, UPS, FedEx, LCL auf dem Seeweg usw.

Toleranz: Präzisions-CNC-Bearbeitung, Toleranz ± 0,01 mm

Inspektion: Deutsche KMG-Vollinspektion, null Fehler

OEM & ODM: OEM & ODM akzeptiert, schnelle Musterherstellung

Zeit: Strenge Qualitätskontrolle, pünktliche Lieferung

Service: Große Materialauswahl für kundenspezifische Teile

Zweiteilige Kugelhähne mit Innengewindeanschluss

Diese zweiteiligen Kugelhähne mit Innengewindeanschluss entsprechen den Rohrgewindenormen einschließlich NPT, BSPT, DIN 2999 und ISO 228 und verfügen über ein ISO 5211-Direktmontagedesign für Stellantriebe sowie eine Verriegelungsvorrichtung. Die zweiteiligen Kugelhähne mit Innengewindeanschluss sind für einen Arbeitsdruck von 1000 PSI (PN63) WOG ausgelegt und werden strengen Tests gemäß den Standards API 598, GB/T 13927 und ISO 5208 unterzogen, um zuverlässige Leistung in anspruchsvollen Anwendungen zu gewährleisten.

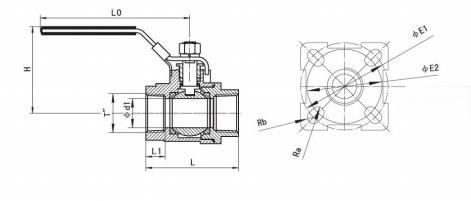

Technische Merkmale und typische Zeichnung von Kugelhähnen

NOMINAL	ROHR	DIMENSION
DIA. (mm)	FADEN	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Materialliste für Kugelhähne

TEILNAME	MATERIAL
KÖRPER	WCB CF8 CF8M
KAPPE	WCB CF8 CF8M
BALL	SS304 SS304 SS316
SITZ	PTFE
STÄNGEL	SS304 SS304 SS316
DRÜSE	SS304
VERPACKUNG	PTFE
DICHTUNG	PTFE
WASCHMASCHINE	PTFE
NUSS	SS304
Federscheibe	SS304
SCHLIESSFACH	SS304
HANDHABEN	SS304
ABDECKUNG	PLASTIK
